1. Ορισμός & Επισκόπηση

Ο έλεγχος καθαριότητας αναφέρεται σε μια τεχνική διαδικασία ανίχνευσης, ποσοτικοποίησης και ανάλυσης υπολειμματικών ρύπων (στερεά σωματίδια, λεκέδες λαδιού, ίνες, ιοντικά υπολείμματα κ.λπ.) στην επιφάνεια βιομηχανικών εξαρτημάτων και προϊόντων. Ο βασικός της στόχος είναι να διασφαλίζει ότι η καθαριότητα της επιφάνειας των προϊόντων συμμορφώνεται με τις βιομηχανικές προδιαγραφές και τις τεχνικές απαιτήσεις των πελατών.

2. Σκοποί και σημασία της δοκιμής

· Ποιοτικός έλεγχος:Επαληθεύστε την πραγματική απόδοση των διαδικασιών καθαρισμού, όπως ο καθαρισμός με υπερήχους και ο καθαρισμός με ψεκασμό για τη διαχείριση της ποιότητας παραγωγής.

· Πρόληψη κινδύνου αποτυχίας:Αποφύγετε αποτελεσματικά δυσλειτουργίες, όπως μπλοκάρισμα κυκλώματος λαδιού, φθορές ρουλεμάν και βραχυκυκλώματα εξαρτημάτων και παρατείνετε τη διάρκεια ζωής του προϊόντος.

· Συμμόρφωση συμμόρφωσης:Πληρείτε τα ειδικά βιομηχανικά πρότυπα και τις προσαρμοσμένες τεχνικές προδιαγραφές από πελάτες στον τομέα της αυτοκινητοβιομηχανίας, της αεροδιαστημικής, της ιατρικής και άλλων τομέων.

· Βελτιστοποίηση διαδικασίας:Ανιχνεύστε τις πηγές των ρύπων, βελτιστοποιήστε τις διαδικασίες παραγωγής, επεξεργασίας και καθαρισμού με στοχευμένο τρόπο και μειώστε τα ελαττωματικά ποσοστά.

3. Κοινοί τύποι ανιχνευόμενων ρύπων

· Μολυντές στερεών σωματιδίων:Μεταλλικά ροκανίδια, σκόνη, ίνες, υπολείμματα λείανσης, χαλίκι και άλλες ακαθαρσίες.

· Υπολείμματα φιλμ:Οργανικές μεμβράνες όπως λάδι επεξεργασίας, λιπαντικά, παραφίνη και υπολείμματα καθαριστικών.

· Ιονικοί ρύποι:Άλατα, υπολείμματα ροής κ.λπ. Επηρεάζουν σοβαρά την αξιοπιστία των ηλεκτρονικών προϊόντων και χρησιμεύουν ως βασικό στοιχείο δοκιμής στη βιομηχανία ηλεκτρονικών.

4. Βασικές Μέθοδοι Δοκιμών

4.1 Βαρυμετρική μέθοδος (Ανάλυση ζύγισης)

Είναι η πιο θεμελιώδης και καθολική μέθοδος ποσοτικών δοκιμών. Οι προσμείξεις στις επιφάνειες των εξαρτημάτων συλλέγονται μέσω ψεκασμού, εξαγωγής με υπερήχους και άλλων μέσων. Το εκχύλισμα διηθείται μέσω μιας προζυγισμένης μικροπορώδους μεμβράνης. Η μεμβράνη ξηραίνεται και ζυγίζεται ξανά και στη συνέχεια υπολογίζεται η συνολική μάζα των ρύπων ανά μονάδα επιφάνειας (κοινή μονάδα: mg/1000cm²).

4.2 Μικροσκοπική Ανάλυση

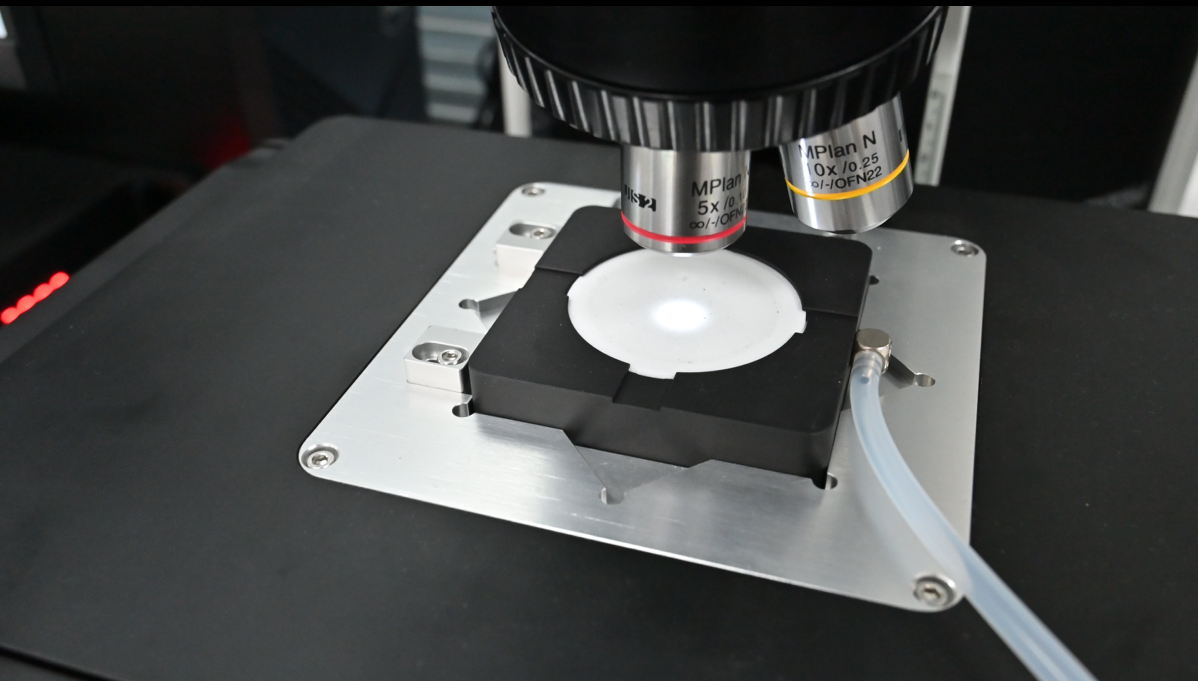

· Οπτική μικροσκοπία:Μετρήστε τα σωματίδια στη μεμβράνη του φίλτρου, αναλύστε την κατανομή μεγέθους σωματιδίων και ελέγξτε τα επιβλαβή σωματίδια μεγάλου μεγέθους (π.χ. σωματίδια ≥50μm).

· SEM-EDS (Ηλεκτρονικό μικροσκόπιο σάρωσης με φασματοσκοπία διασποράς ενέργειας):Επιτύχετε απεικόνιση εξαιρετικά υψηλής μεγέθυνσης για την ακριβή ανάλυση της στοιχειακής σύνθεσης των σωματιδίων, τη διάκριση των μεταλλικών και μη μεταλλικών ακαθαρσιών και τον εντοπισμό των πηγών ρύπανσης.

4.3 Χημική Ανάλυση

·Δοκιμή TOC (Total Organic Carbon):Μετρήστε με ακρίβεια την περιεκτικότητα σε οργανικούς ρύπους όπως υπολειμματικά λάδια και καθαριστικά.

· FTIR (Φασματοσκοπία Υπέρυθρου Μετασχηματισμού Fourier):Προσδιορίστε τις συνθέσεις των οργανικών υπολειμματικών μεμβρανών, συμπεριλαμβανομένων των λιπών και των μακρομοριακών πολυμερών.

·Χρωματογραφία ιόντων:Ανίχνευση υπολειμματικών επιβλαβών ιόντων όπως ιόντα χλωρίου και θειικές ρίζες, που εφαρμόζονται ευρέως σε δοκιμές ηλεκτρονικών ακριβείας και εξαρτημάτων υψηλής ποιότητας.

5. Κύρια Βιομηχανικά Πρότυπα

· Αυτοκινητοβιομηχανία:ISO 16232, VDA 19.1 (βασικά κυρίαρχα πρότυπα)

· Αεροδιαστημική βιομηχανία:AS9100, GB/T 39095

· Ιατρικός κλάδος:ISO 13408-2

· Εθνικό Πρότυπο της Κίνας:GB/T 41481-2022 (πανομοιότυπο με το ISO 16232)

6. Κύρια πεδία εφαρμογής

Αυτή η τεχνολογία χρησιμοποιείται ευρέως στην κατασκευή ακριβείας με αυστηρές απαιτήσεις καθαριότητας, καλύπτοντας: Ανταλλακτικά κινητήρα αυτοκινήτου, μπεκ ψεκασμού καυσίμου και εξαρτήματα φρένων. υδραυλικές βαλβίδες αεροδιαστημικής, ρουλεμάν και εξαρτήματα συστήματος καυσίμου. ηλεκτρονικά προϊόντα όπως πλακέτες PCB, σύνδεσμοι ακριβείας και αισθητήρες. Συσκευές ιατρικών εμφυτευμάτων και χειρουργικά εργαλεία· βασικά εξαρτήματα νέων ενεργειακών μπαταριών και κινητήρων.

7. Τυπικές διαδικασίες δοκιμών

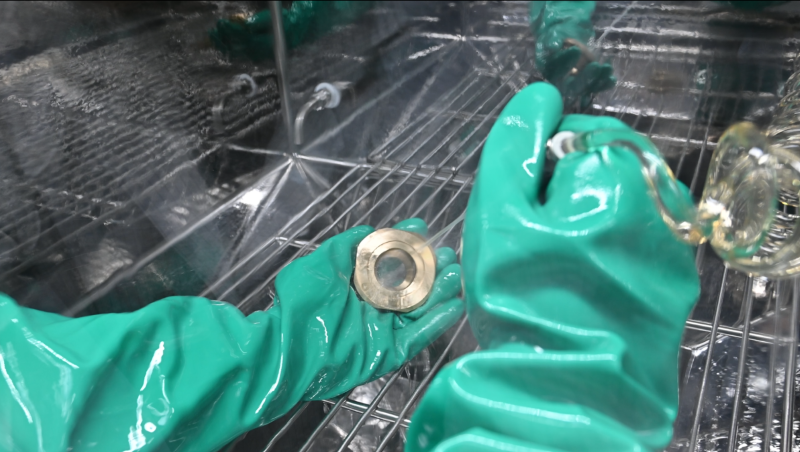

· Εξαγωγή ρύπων:Συλλέξτε όλους τους υπολειμματικούς ρύπους στις επιφάνειες των εξαρτημάτων με ψεκασμό υγρού, ταλάντωση με υπερήχους και άλλες μεθόδους.

· Διήθηση και εμπλουτισμός:Διηθήστε το εκχύλισμα με μικροπορώδεις μεμβράνες για να αναχαιτιστούν όλες οι στερεές ακαθαρσίες και τα υπολείμματα.

· Αναλυτική δοκιμή και ανάλυση:Ελέγξτε τη συνολική μάζα των ρύπων με τη βαρυμετρική μέθοδο. μετρήστε την ποσότητα σωματιδίων και μετρήστε το μέγεθος των σωματιδίων στο μικροσκόπιο. αναλύστε τη σύνθεση των ρύπων με SEM-EDS, FTIR και άλλο εξοπλισμό.

· Αξιολόγηση Αποτελεσμάτων & Έκδοση Έκθεσης:Συγκρίνετε τα δεδομένα δοκιμών με τα βιομηχανικά πρότυπα και τα τεχνικά όρια για να κρίνετε την πιστοποίηση καθαριότητας του προϊόντος και εκδώστε επίσημες αναφορές δοκιμών.

8. Συμπέρασμα

Ως βασικό μέτρο ποιοτικού ελέγχου στη βιομηχανία κατασκευής ακριβείας, η δοκιμή καθαριότητας εξαλείφει αποτελεσματικά τις επιβλαβείς υπολειμματικές ακαθαρσίες στα εξαρτήματα και αφαιρεί πιθανούς κινδύνους αστοχίας του προϊόντος. Καθορίζει άμεσα την αξιοπιστία, την ασφάλεια και τη διάρκεια ζωής των προϊόντων και έχει καταστεί υποχρεωτική διαδικασία ποιοτικού ελέγχου για κλάδους κατασκευής υψηλής τεχνολογίας, όπως η αυτοκινητοβιομηχανία, η αεροδιαστημική, η ιατρική περίθαλψη, τα ηλεκτρονικά ακριβείας και η νέα ενέργεια.
