Πίνακας περιεχομένων

1. Τι είναι η Καθαριότητα; Περισσότερο από το να είσαι ορατά καθαρός
2. Βασικές αρχές λειτουργίας του εξοπλισμού δοκιμών καθαριότητας: σύλληψη αόρατων ακαθαρσιών
3. Ταξινόμηση του βασικού εξοπλισμού δοκιμών καθαριότητας
4. Πεδία Εφαρμογής: Όπου λειτουργεί ο εξοπλισμός δοκιμών καθαριότητας
5. Κοινές παρανοήσεις του κοινού σχετικά με τον έλεγχο καθαριότητας
6. Οδηγίες λειτουργίας και συντήρησης για τον εξοπλισμό δοκιμών
7. Συμπέρασμα: Micro Cleanliness, το κρυφό θεμέλιο της εθνικής ποιότητας προϊόντων

1. Τι είναι η Καθαριότητα; Περισσότερο από το να είσαι ορατά καθαρός

Καθημερινή καθαριότητα σημαίνει ότι δεν υπάρχουν ορατοί λεκέδες με γυμνό μάτι, ενώ η επαγγελματική καθαριότητα είναι μια τυποποιημένη ποσοτική έννοια. Αναφέρεται στη συνολική ποσότητα, μέγεθος σωματιδίων και βαθμό σύνθεσης υπολειμματικών σωματιδίων, ρύπων λαδιού, μικροοργανισμών και χημικών υπολειμμάτων στην επιφάνεια στερεών τεμαχίων εργασίας, εντός υγρών μέσων και κλειστών χώρων, που υπόκεινται σε ενοποιημένα παγκόσμια πρότυπα αξιολόγησης. Δύο κυρίαρχα καθολικά βιομηχανικά πρότυπα υιοθετούνται αυτήν τη στιγμή: VDA 19.1 για τη γενική βιομηχανία αυτοκινήτων, microlines2, αποκλειστικά για τη βιομηχανία βιομηχανικών εξαρτημάτων, microlines23 ισχύουν πρότυπα στους τομείς των τροφίμων και της ιατρικής. Οι ρύποι ταξινομούνται σε δύο κατηγορίες:

ένα.Μολυντές σκληρών σωματιδίων:Μεταλλικά ροκανίδια, άμμος, σκόνη, σκωρίες συγκόλλησης, που δημιουργούνται κυρίως κατά τις διαδικασίες επεξεργασίας, συναρμολόγησης και καθαρισμού, θέτοντας τον μεγαλύτερο κίνδυνο για τα μηχανήματα ακριβείας.

σι.Μαλακοί οργανικοί ρύποι:Λάδι επεξεργασίας, παράγοντες απελευθέρωσης, βακτήρια, υπολείμματα πρωτεϊνών, που ελέγχονται κυρίως στις βιομηχανίες ιατρικής, τροφίμων και ημιαγωγών.

2. Βασικές αρχές λειτουργίας του εξοπλισμού δοκιμών καθαριότητας: σύλληψη αόρατων ακαθαρσιών

Όλοι οι τύποι εξοπλισμού δοκιμών καθαριότητας μοιράζονται την ίδια υποκείμενη λογική: συλλογή ρύπων → μετατροπή ανιχνεύσιμων σημάτων → διεξαγωγή ποσοτικής ανάλυσης δεδομένων → βαθμολογήστε την καθαριότητα έναντι των προτύπων. Υπάρχουν τρεις κύριες τεχνικές προσεγγίσεις προσαρμοσμένες σε διαφορετικά σενάρια δοκιμών:

2.1. Βαρυμετρική ανάλυση (κλασική βασική μέθοδος)

Είναι η πιο συχνά υιοθετημένη μέθοδος δοκιμών για βιομηχανικά μέρη με απλές αρχές. Το ειδικό υγρό καθαρισμού χρησιμοποιείται για την έκπλυση των δοκιμαστικών τεμαχίων για την απομάκρυνση όλων των επιφανειακών ρύπων. Το μικτό απόβλητο υγρό φιλτράρεται μέσω κενού μέσω μικροπορωδών μεμβρανών φίλτρου με σταθερά μεγέθη πόρων για να παρεμποδίσει τις ακαθαρσίες στην επιφάνεια της μεμβράνης. Μετά την ξήρανση και την αφύγρανση της μεμβράνης του φίλτρου, ένας μικροζυγός υψηλής ακρίβειας ζυγίζει τη μεμβράνη πριν και μετά τη διήθηση και η διαφορά βάρους ισούται με το συνολικό βάρος ακαθαρσιών. Οι μεμβράνες φίλτρων με μεγέθη πόρων 1μm, 5μm και 10μm χρησιμοποιούνται συνήθως για συμβατικές δοκιμές υδραυλικών και ανταλλακτικών αυτοκινήτων. Αυτή η μέθοδος διαθέτει χαμηλού κόστους και συμβατά δεδομένα δοκιμής, ωστόσο δεν μπορεί να προσδιορίσει το μέγεθος των σωματιδίων ή τη σύνθεση του υλικού.

2.2. Ανάλυση οπτικής απεικόνισης (Κύρια μέθοδος υψηλής ακρίβειας)

Εξοπλισμένος με μεταλλουργικά μικροσκόπια υψηλής μεγέθυνσης, μονάδες απεικόνισης υψηλής ευκρίνειας και έξυπνους αλγόριθμους, αυτός ο εξοπλισμός επεξεργάζεται δείγματα μεμβράνης φίλτρου, καταγράφει αυτόματα εικόνες μεμβρανών πλήρους πεδίου και προσδιορίζει έξυπνα το μέγεθος, την ποσότητα και τη μορφολογία των σωματιδίων. Μπορεί να διακρίνει τα αγώγιμα μεταλλικά σωματίδια από τα μη μεταλλικά σωματίδια σκόνης και να δημιουργήσει απευθείας επίσημες εκθέσεις δοκιμών που συμμορφώνονται. Τα μοντέλα προηγμένης τεχνολογίας υιοθετούν αναγνώριση τεχνητής νοημοσύνης για τον εντοπισμό σωματιδιακών υλικών και τον εντοπισμό πηγών ρύπανσης, όπως η επεξεργασία συντριμμιών λείανσης και εξωτερικής σκόνης, τα οποία εφαρμόζονται ευρέως στις νέες βιομηχανίες ενέργειας και αεροδιαστημικής.

2.3. Ανάλυση ταχείας επαγωγής (Μέθοδος φορητής διαλογής)

Αποτελείται από δύο κλάδους: ανίχνευση φθορισμού ATP και ανίχνευση σκέδασης λέιζερ, που δεν απαιτεί προετοιμασία δείγματος διαλύτη για επιτόπιους ταχείς τοπικούς ελέγχους. Οι ανιχνευτές φθορισμού ATP ανιχνεύουν επιφανειακούς μικροοργανισμούς και οργανικά υπολείμματα μέσω βιολογικής αντίδρασης φθορισμού και αποδίδουν αποτελέσματα μέσα σε 10 δευτερόλεπτα, χρησιμοποιούνται ευρέως για επιτόπια επιθεώρηση πάγκων νοσοκομείων, επιτραπέζιων σκευών εστίασης και φαρμακευτικών εργαστηρίων. Οι μετρητές σωματιδίων λέιζερ υιοθετούν αρχές αποκλεισμού φωτός και σκέδασης φωτός για την ανίχνευση αιωρούμενων σωματιδίων στο λάδι και το καθαρό νερό, που εφαρμόζονται στην on-line παρακολούθηση του υδραυλικού λαδιού και της ποιότητας του καθαρού νερού.

3. Ταξινόμηση του βασικού εξοπλισμού δοκιμών καθαριότητας

Ταξινομημένος βάσει σεναρίων εφαρμογής και λειτουργικών μορφών, ο κύριος εξοπλισμός εμπίπτει σε τέσσερις κατηγορίες, καλύπτοντας πλήρη σενάρια από επιτόπιους ελέγχους σε εργαστήριο έως εργαστηριακή ακριβή ανίχνευση:

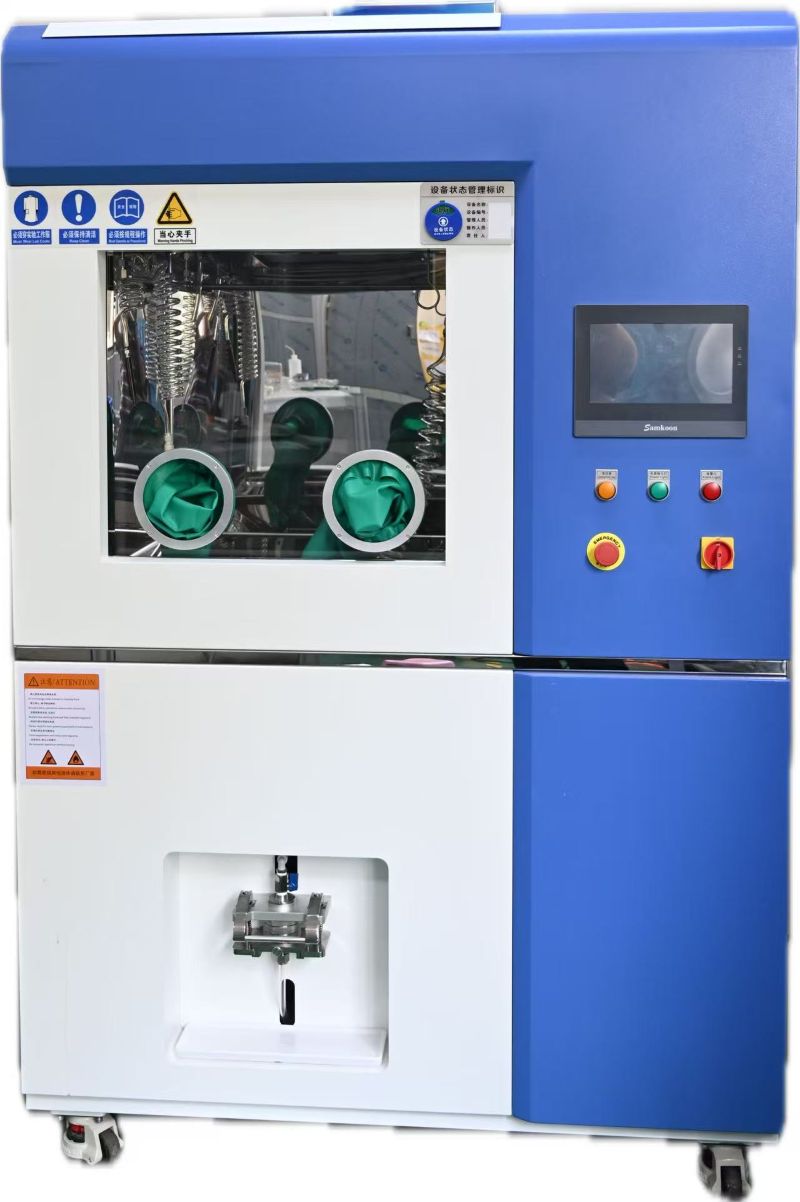

3.1. Ενσωματωμένο Σύστημα Δοκιμών Καθαριότητας Εξαρτημάτων

Εργαστηριακή συσκευή all-in-one που αποτελείται από μηχάνημα καθαρισμού εκχύλισης, μονάδα φιλτραρίσματος κενού, ενσωματωμένο στεγνωτήριο και έξυπνο αναλυτή εικόνας. Ολοκληρώνει την αυτόματη προετοιμασία δειγμάτων, δοκιμές και δημιουργία αναφορών σε πλήρη συμμόρφωση με τα εθνικά πρότυπα VDA και ISO. Σχεδιασμένο για έλεγχο ποιότητας παρτίδας κιβωτίων ταχυτήτων αυτοκινήτων, κελύφους μπαταριών νέας ενέργειας και καρούλια βαλβίδων αεροδιαστημικής, φτάνει σε ακρίβεια δοκιμής 0,1 mg.

3.2. Φορητός ανιχνευτής καθαριότητας

Συμπαγής φορητός εξοπλισμός χωρίς προετοιμασία δειγμάτων ή αναλώσιμα, σχεδιασμένος για επιτόπιο γρήγορο έλεγχο. Ισχύει για την ανίχνευση ακαθαρσιών λαδιών σε συνεργεία επισκευής αυτοκινήτων και για επιτόπιο έλεγχο της καθαρότητας της επιφάνειας του τεμαχίου εργασίας στα εργοστάσια. Τα δεδομένα δοκιμών του είναι μόνο για έλεγχο αναφοράς, δεν ισχύουν για επίσημες εκθέσεις συμμόρφωσης του εργοστασίου.

3.3. Μετρητής Υγρών Σωματιδίων

Εξειδικεύεται στην ανίχνευση ρευστού μέσου, μετρά ποιότητες αιωρούμενων σωματιδίων σε υδραυλικό λάδι, λιπαντικό, φαρμακευτικό καθαρό νερό και εμφιαλωμένα διαλύματα. Παρακολουθεί την καθαριότητα του λαδιού σε πραγματικό χρόνο για να προβλέψει τη φθορά του υδραυλικού αγωγού και τη βλάβη του κυκλώματος λαδιού, που χρησιμοποιείται ευρέως σε χαλυβουργικές μονάδες, σταθμούς αιολικής ενέργειας και βιομηχανίες συντήρησης υδραυλικού εξοπλισμού.

3.4. Μικροβιακός Ανιχνευτής Καθαριότητας

Επικεντρώθηκε στην ανίχνευση βιολογικής υγιεινής, συμπεριλαμβανομένων των ανιχνευτών φθορισμού ATP και των δειγματοληπτών αερομεταφερόμενων βακτηρίων. Κυρίως ανιχνεύει βακτήρια, μούχλα και οργανικά υπολείμματα για επαλήθευση περιβαλλοντικής καθαριότητας σε χειρουργεία, εργαστήρια τροφίμων και εργαστήρια αποστειρωμένων συσκευασιών.

4. Πεδία Εφαρμογής: Όπου λειτουργεί ο εξοπλισμός δοκιμών καθαριότητας

Σε αντίθεση με την κοινή παρεξήγηση, τέτοιος εξοπλισμός δεν περιορίζεται στον ποιοτικό έλεγχο του εργοστασίου, αλλά είναι απαραίτητος για την καθημερινή κατανάλωση και την έξυπνη κατασκευή υψηλών προδιαγραφών:

4.1. Αυτοκινητοβιομηχανία και Βιομηχανία Νέας Ενέργειας (Μεγαλύτερος Όγκος Εφαρμογών)

Τα μεταλλικά υπολείμματα μικρού μεγέθους πρέπει να ελέγχονται αυστηρά σε μπεκ ψεκασμού καυσίμου αυτοκινήτου, βαλβίδες φρένων, ρουλεμάν, αγωγούς ψύξης νέων ενεργειακών μπαταριών και εξαρτήματα ακριβείας κινητήρα. Οι στατιστικές δείχνουν ότι πάνω από το 60% των αστοχιών του υδραυλικού συστήματος του αυτοκινήτου προκαλούνται από εμπλοκή μικροσκοπικών ακαθαρσιών. Μια έγκυρη αναφορά δοκιμής καθαριότητας είναι υποχρεωτική απαίτηση εισαγωγής για όλα τα ανταλλακτικά αυτοκινήτων πριν από την παράδοση.

4.2. Φαρμακευτική και ιατρική βιομηχανία (τομέας που σχετίζεται με τη ζωή)

Δεν επιτρέπονται υπολείμματα βακτηρίων ή υπολειμμάτων σε σύριγγες μιας χρήσης, χειρουργικά εργαλεία, αναλώσιμα ορθοπεδικών εμφυτευμάτων και εσωτερικά τοιχώματα συσκευασίας φαρμακευτικών προϊόντων. Η δειγματοληψία ιατρικών νοσοκομειακών λοιμώξεων και ο έλεγχος ποιότητας μαζικής παραγωγής ιατροτεχνολογικών προϊόντων βασίζονται σε ανιχνευτές ATP και μικροσκοπικό εξοπλισμό ελέγχου καθαριότητας για την εξάλειψη των κινδύνων μετεγχειρητικής μόλυνσης και μόλυνσης από αναλώσιμα υλικά.

4.3. Αεροδιαστημική κατασκευή υψηλής τεχνολογίας

Τα κυκλώματα λιπαντικών κινητήρων αεροδιαστημικής, τα υδραυλικά εξαρτήματα αεροσκαφών και τα δορυφορικά εξαρτήματα ακριβείας απαιτούν έλεγχο ακαθαρσιών τόσο μικρών όσο 2μm. Οι αποκλειστικοί αναλυτές καθαριότητας εξαιρετικά υψηλής ακρίβειας εγγυώνται μηδενική βλάβη του εξοπλισμού σε ακραίες συνθήκες εργασίας σε μεγάλο υψόμετρο, λειτουργώντας ως βασικός εξοπλισμός ποιοτικού ελέγχου για την αεροδιαστημική κατασκευή.

4.4. Τρόφιμα, Καθημερινά Χημικά και Πολιτικά Πεδία

Καλύπτει την ανίχνευση ακαθαρσιών του πόσιμου νερού, τον έλεγχο σωματιδίων του μητρικού διαλύματος ποτών, τον έλεγχο στειρότητας των καλλυντικών και τον έλεγχο υγιεινής των επιτραπέζιων σκευών εστίασης. Οι φορητοί ανιχνευτές κρίνουν γρήγορα τη συμμόρφωση με την υγιεινή για τη διασφάλιση της ασφάλειας της δημόσιας κατανάλωσης.

4.5. Βιομηχανία Ημιαγωγών και Ηλεκτρονικών

Επαληθεύει τις ποιότητες καθαρού δωματίου σε εργαστήρια παραγωγής τσιπ γκοφρέτας, πλακέτες κυκλωμάτων και εξαρτημάτων οπτικών φακών και ανιχνεύει επιφανειακή σκόνη σε ηλεκτρονικά εξαρτήματα, αποτρέποντας βραχυκύκλωμα και ελαττώματα απεικόνισης που προκαλούνται από μικροσωματίδια, ώστε να βελτιωθεί ο ρυθμός απόδοσης των ηλεκτρονικών προϊόντων.

5. Κοινές παρανοήσεις του κοινού σχετικά με τον έλεγχο καθαριότητας

Τρεις κοινές παρανοήσεις:

1. Το σκούπισμα των τεμαχίων εργασίας καθαρό σημαίνει τυπική συμμόρφωση: τα κουρέλια μπορούν να αφαιρέσουν μόνο μεγάλα ορατά σωματίδια, αφήνοντας ανέγγιχτα τα υπολείμματα κλίμακας μικρού.

2. Όλοι οι ανιχνευτές έχουν την ίδια ακρίβεια: οι φορητές συσκευές προορίζονται μόνο για έλεγχο, ενώ οι συσκευές εργαστηριακής απεικόνισης μπορούν να εκδίδουν επίσημες αναφορές συμμόρφωσης.

3. Ο καθαρισμός με απλό νερό πληροί τα πρότυπα: το βιομηχανικό λάδι και τα ενσωματωμένα σωματίδια μπορούν να αφαιρεθούν μόνο με ειδικό διαλύτη εκχύλισης αντί για απλό νερό.

6. Οδηγίες λειτουργίας και συντήρησης για τον εξοπλισμό δοκιμών

Ο εξοπλισμός δοκιμής καθαριότητας είναι οπτικό όργανο υψηλής ακρίβειας και ζύγισης, του οποίου η καθημερινή συντήρηση καθορίζει άμεσα την ακρίβεια της δοκιμής. Τρεις βασικοί κανόνες συντήρησης παρατίθενται παρακάτω:

Οι ζυγοί υψηλής ακρίβειας και οι μικροσκοπικές μονάδες ανίχνευσης τοποθετούνται σε εργαστήρια ανθεκτικά σε κραδασμούς, ανθεκτικά στη σκόνη και σε σταθερή θερμοκρασία για να αποφευχθεί η παρεμβολή της ροής του αέρα και οι κραδασμοί στα δεδομένα ζύγισης και απεικόνισης.

Οι μεμβράνες φίλτρου και οι διαλύτες καθαρισμού είναι ειδικά αναλώσιμα με τυπικά μεγέθη πόρων. τα αταίριαστα αναλώσιμα θα οδηγήσουν άμεσα σε μη έγκυρα αποτελέσματα δοκιμών.

Οι ανιχνευτές και οι θύρες δειγματοληψίας του φορητού εξοπλισμού πρέπει να απολυμαίνονται τακτικά για να αποφευχθεί η διασταυρούμενη μόλυνση και τα διογκωμένα δεδομένα δοκιμών.

7. Συμπέρασμα: Micro Cleanliness, το κρυφό θεμέλιο της εθνικής ποιότητας προϊόντων

Τα ανθρώπινα μάτια έχουν εγγενείς οπτικούς περιορισμούς, εντοπίζοντας μόνο λεκέδες κλίμακας χιλιοστών και όχι σωματίδια μικρομέτρων και υπομικρών, τα οποία συλλαμβάνονται και ποσοτικοποιούνται από τον εξοπλισμό δοκιμών καθαριότητας. Λιγότερο ελκυστικό από τα μηχανήματα παραγωγής μεγάλης κλίμακας, τέτοιος εξοπλισμός δημιουργεί μια αόρατη γραμμή άμυνας για την κατασκευή ακριβείας, την ιατρική υγιεινή και τη δημόσια ασφάλεια. Με την αναβάθμιση των νέων βιομηχανιών ενέργειας, ιατροτεχνολογικών συσκευών και αεροδιαστημικής υψηλής τεχνολογίας, τα πρότυπα βιομηχανικής καθαριότητας βελτιώνονται συνεχώς. Ο έξυπνος, πλήρως αυτόματος και ανιχνεύσιμος με τεχνητή νοημοσύνη εξοπλισμός δοκιμών καθαριότητας έχει γίνει βιομηχανικό πρότυπο διαμόρφωσης, προστατεύοντας την ασφάλεια και την ποιότητα των βιομηχανικών προϊόντων και των πολιτικών αγαθών μέσω ακριβούς μικροανίχνευσης.
